改性沸石在水處理中的作用

[發(fā)布日期：2023-04-03]　瀏覽：107次

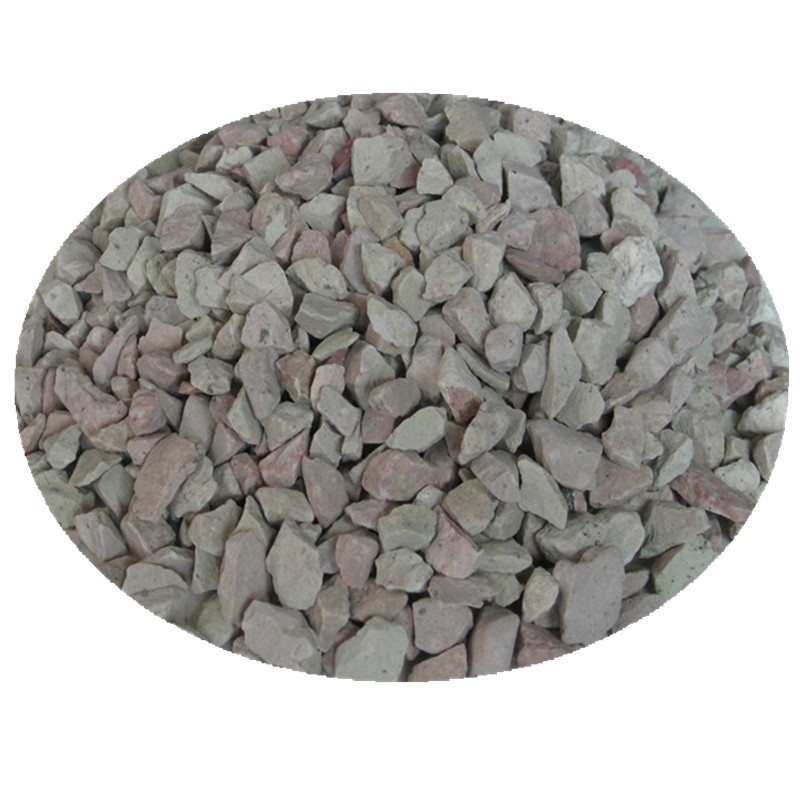

沸石在水處理中屬于吸附型離子交換劑，是性價(jià)比較高的廉價(jià)濾料，在特定的情況下使用沸石的效果比活性炭、活性氧化鋁等傳統(tǒng)產(chǎn)品更好，改性后的沸石增強(qiáng)了沸石的特定優(yōu)點(diǎn)，提高了沸石的整體能力，那么改性沸石是如何加工的？

沸石的基本改性方法及常用原料

常用改性原料：氯化鈉、稀鹽酸、硝酸、氫氧化鈉、硫酸。

改性溶液含量：稀鹽酸、硝酸、氫氧化鈉、硫酸等均為（3%左右）；氯化鈉溶液含量約5%左右（氯化鈉為工業(yè)鹽）配比：沸石和改性溶液的體積比1:2—1:3

改性方法：浸泡法，沸石破碎成一定粒度后篩分均勻、且除粉干凈后，將相應(yīng)的沸石顆粒浸泡，時(shí)間一般不超過(guò)4個(gè)小時(shí)；可完全改性的沸石粒徑一般不超過(guò)6mm（沸石顆粒過(guò)大改性效果不理想）。改性后的沸石應(yīng)用清水反沖洗約30分鐘，沖洗干凈后可自然晾干或烘干。

沸石的活化：活化沸石是將常用的改性沸石預(yù)熱后（預(yù)熱溫度不超過(guò)200度，預(yù)熱時(shí)間約半小時(shí)）焙燒（不超過(guò)480度溫度過(guò)高將破壞沸石孔道結(jié)構(gòu)），焙燒時(shí)間2-4小時(shí)。

注：針對(duì)不同的處理對(duì)象應(yīng)采取不同的改性溶液進(jìn)行改性。
