氣水反沖長柄濾頭技術要求

[發布日期：2022-07-11]　瀏覽：90次

a. 組成及功能

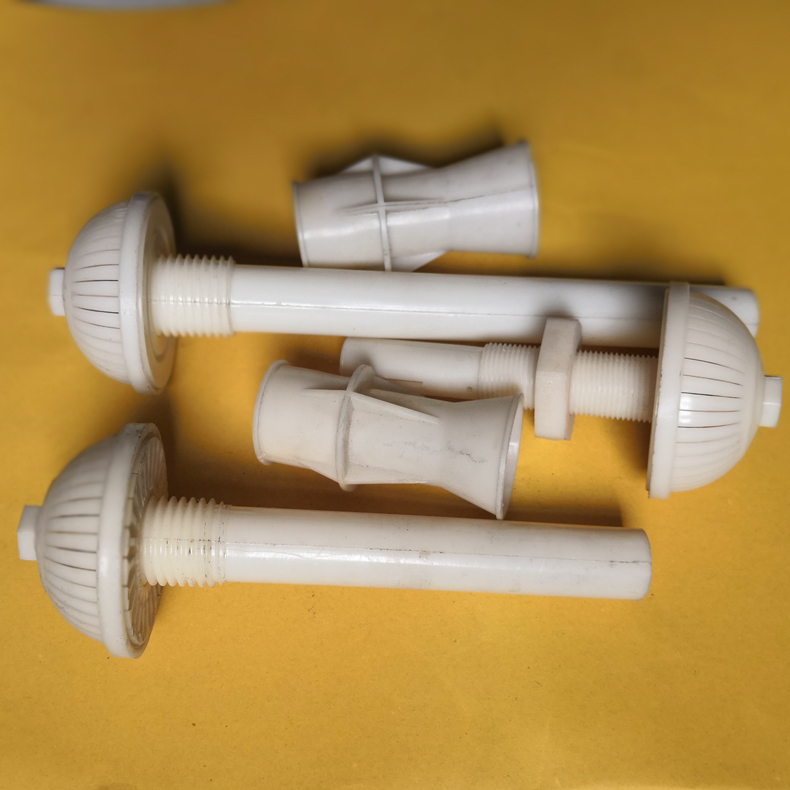

長柄濾頭由濾帽、濾桿、預埋件和橡膠墊組成。濾頭應采用防堵塞設計，如長短柄濾頭的濾縫內的形式應改為濾縫夾角向外且加大夾角角度確保杜絕反沖洗時引起的卡砂情況。濾頭柄應設計為錐形，即使反沖洗時有砂?；螂s物進入濾帽，當反沖洗停止后，也會自動滑落，避免積聚和堵塞。

濾帽包括圓柱形或半球型的殼體和實心的頂帽，濾帽上開有許多縫隙，濾桿直管上開有小孔和直縫，當氣水同時反沖時，在混凝土濾板下面的空間內，上部為氣，形成氣墊，下部為水，氣墊厚度與氣壓有關，氣壓愈大，氣墊厚度愈大。反沖水則由濾柄下端及直縫上部進入濾頭，氣和水在濾頭內混合后,經濾帽縫隙均勻噴出,使濾層得到均勻反沖。

預埋件指是長柄濾頭密封環或套管，預埋在濾板內,為圓柱形殼體、長度與濾板厚度相符，套管上有環，并要求位置準確垂直，固定緊密，不滲水。

橡膠墊是長柄濾頭與濾板間的橡膠墊圈，用于密封濾頭，調整濾頭高度。

 b. 尺寸

濾桿長292mm±1mm，內徑Φ20±0.5mm，預埋件長100mm，濾帽直徑Φ45，濾帽高度20mm，濾帽縫隙寬度為0.35±0.05mm，每個濾頭的縫隙面積為2.5c㎡，濾帽上的36條縫隙應均勻分布。

c. 材質

濾頭（含濾帽、濾桿、預埋件）材料應采用ABS工程塑料，橡膠墊為無毒橡膠。

d. 外觀質量

濾頭的表面應光滑、無裂裂、縮痕、氣泡、溢邊等缺陷。濾帽的縫隙應無殘缺、溢邊、堵塞等缺陷。
